호스릴 소방유량계

본문

제품명

호스릴 소방유량계 (Hose Reel Fireprotection Flow Meter)

제품문의

모델명

MWT50

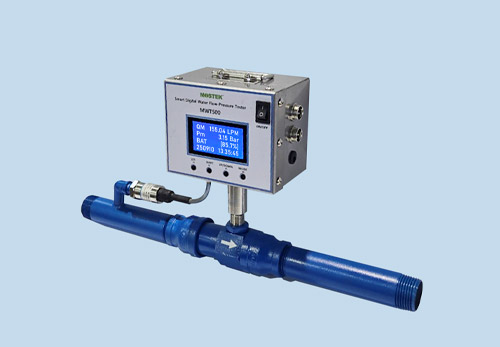

호스릴 소방유량계 (Hose Reel Fireprotection Flow Meter)

MWT500시리즈 스마트 디지털식 유량·압력 통합형 테스트기는 소방용수 및 산업용수 배관에서의 정확한 유량 및 압력을 동시에 측정할 수 있는 스마트형 디지털화된 정밀급 측정기기이다.
이 제품은 높은 정밀도와 컴팩트한 사이즈, 폭넓은 측정범위, 확장된 디스플레이 및 프로그램 기능이 탑재된 사용자의 편의성을 위한 진보된 측정기기이다. 기존의 워터테스트기로 사용하는 로타메타에 의한 방식을 탈피하여 압력과 유량을 동시에 측정하여 상관 관계를 분석 할 수 있도록 빠른 응답성 및 재현성을 가지고 있는 터빈 방식의 우량게를 채택하였다.
제품의 주요 구성은 유량계 몸체, 압력센서, 디스플레이, 프로그램용 키보드로 이루어져 있으며 또한 모든 측정 데이터를 실시간으로 모니터링하여 측정된 값을 인쇄, 저장, 전송할 수 있으며 주기적인 성능 검증을 할 수 있도록 아날로그 출력을 제공한다.

제품특징

경제적인 가격, 견고한 컴팩트한 설계
정확도 ±1.0% FS, 높은 재현성 ±0.25%
충전형 배터리 내장 전원공급 / 아답터 DC 12V 겸용
출력 : 유량 4~20mA, 압력 4~20mA
확장된 컬러 디스플레이 : 유량, 압력, 배터리 %, 날짜 및 시간
옥내 소화전 Φ40, Φ65 및 호스릴 Φ25에 사용 가능 할 수 있도록 넓은 측정범위의 설계
자체 교정유량설비에 의한 개별 유량값 검증으로 정확도 향상
측정 레포트 데이터 인쇄 기능 및 데이터로거(옵션사양)
전자부 일체형 및 분리형으로 휴대성이 우수

측정원리

유체가 유량계를 통하여 흐를때 유체는 임펠러를 밀어서 돌게한다.
측정하고자하는 유량범위내에서의 회전속도는 유량의 체적에 대하여 직접적으로 비례한다.
임펠러의 마그네틱 슬라이스는 센서의 루프에 접근하게 되고 루프의 자성화 총량의 변화를 통하여 순간적인 체적에 의한 직접적으로 비례적인 임펄스의 발생결과를 얻기 위해 임펠러는 센서의 루프에 접근하게되고 루프의 저항을 변화시키고 이 신호는 변환기에서 분석되어진다.
유체의 압력은 유량계의 몸체에 부착된 피에조 레지시티브 다이아프램 센서에 의하여 증폭되어 지며 이러한 신호들은 아날로그-디지털 변환기에 의하여 순시치 유량 및 압력을 분리하여 디스플레이하여 주게되며 이러한 데이터들은 휴대용 감열지 프린터에 직접적으로 인쇄하여 주며 또한 데이터 전송이 가능하다.

기술적 사양

컴팩트한 설계, 스테인리스스틸 외함
동작압력 : 1.0 ~ 1.6 MPa
동작온도 : 0 ~ 85℃ (Max)
디스플레이 : 유량, 압력, 배터리 잔량 %, 날짜 및 시간
전원공급 : 내장형 배터리 12VDC(만 충전시 48시간 연속사용) / 충전용 아답터 12VDC 겸용(만 충전시간 2Hr)
측정 가능 유체 : 물, 오일, 저점성 유체
정확도 : ±1.5% FS
출력 : 4~20mA (유량, 압력)
데이터로거 소프트웨어(선택사양) / 4Ch 센서노드
측정 데이터 프린터 기능(선택사양) / 써말프린터

유량범위

← 좌우로 스크롤하여 내용을 확인하세요 →

Flow Body & Sensor		규정 유량 범위(LPM) 압력 = 1.6mPa	Connection Size	Process Connection
Size(mm)	Material	Water	C to C Length	PT M Threaded
20	SUS304	10~140	420mm	DN20 PTM
25	SUS304	15~230	420mm	DN25 PTM
32	SUS304	20~360	450mm	DN32 PTM
40	SUS304	30~500	500mm	DN40 PTM
50	SUS304	55~860	550mm	DN59 PTM
65	SUS304	90~1520	600mm	DN65 PTM
