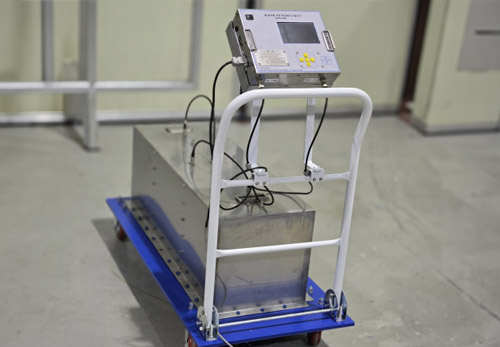

모델 MGPR1000은 진보된 물 탐지용 지하 투과 레이다 탐지기 시스템 시스템입니다. 제품은 전체적으로 실링이 된 밀봉 형태의 하우징에 설치되었으며 Plug-In-Module 타입으로 내부의 전자부 및 물리적인 결합부가 용이하게 분리 및 결합 되도록 설계되었습니다. 분리된 결합체는 별도의 추가작업 없이 제품에 대한 성능 검증 및 시험을 할 수 있도록 구성되어 있습니다.

동작이론

MGPR1000의 동작 원리는 지표면에서 고주파 전자파 (50MHz~200MHz)를 지하로 송신하고 지하의 다양한 물징 경계면이나 구조물에서 반사되어 돌아오는 신호 ( Reflection Signal)를 수신하여 그 반사되어온 신호의 도달 시간과 강도를 분석해 지하 구조물인 매설물, 공공, 지반상태 등의 위치, 깊이, 형태를 비파괴적으로 분석하는 원리에 기초를 두고 있습니다. 이러한 원리를 이용하면 전자파의 전파 및 반사의 성질을 알 수 있으며 주파수에 따라 탐사 깊이와 해상도가 달라 집니다.

MGPR1000의 단계별 작동 원리는 장비의 안테나에서 고주파 전자파를 지표면으로 주사하고 송신된 전자파는 흙, 암반, 물 등과 같은 지하 매질을 통과하여 전파되어지고 그 신호는 상이한 전기적 특성을 가진 물질 (예를 들면 매설관, 지하수면, 암반층, 공동)의 경계면을 만나면 일부는 반사되거나 산란됩니다.

반사되어 돌아온 전자파는 MGPR1000의 컨트롤러 수신부가 다시 받아들이게 됩니다. 컨트롤러에서는 그 반사전파가 송신되고 수신되기까지 걸린 시간을 측정하고 전자파의 속도를 이용하여 반사면의 깊이를 계산하게 됩니다. 최종적으로 수신된 신호의 시간, 강도와 같은 정보를 분석하여 지하 단면의 시간, 깊이, 이미지를 시각화하고 이를 통해 지하 구조 상태를 파악 합니다.
