옥외소화전 측정장치 (Outdoor Hydrant Measuring System)
제품개요
소방용 옥외 소화전 측정장치 MF119-100시리즈는 소화전의 방수 유량 및 압력을 측정하여 상시 최적의 설비 상황을 감시 측정하는 기능을 제공한다.
측정된 모든 데이터는 실시간으로 데이터가 저장되며 측정된 데이터는 측정된 소화전의 유량, 압력 등이 실시간으로 모니터링이 가능하며 측정되는 소화전의 고유 식별번호 및 측정시간 등이 실시간으로 출력 인쇄가 가능하여 데이터의 기록 보존이 용이하다.

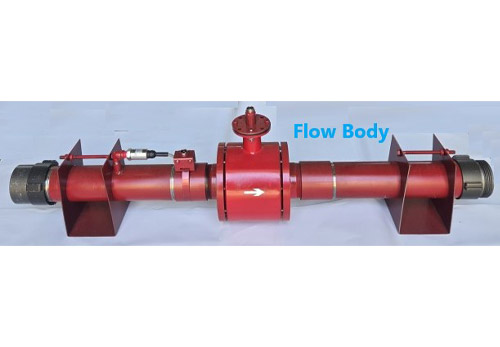

유량계는 고성능 전자기식 유량계로 구동부가 없어 반영구적이며 압력센서는 스테인레스스틸의 박막형으로 신뢰성이 높으며 주기적인 검교정이 가능하다.
특장점 및 적용
- 견고한 설계 및 휴대용으로 적합
- 소방용수 및 현탁한 용수 측정 가능
- AC 220 V , DC24V 밧데리 전원 공급가능
- 컨넥터 케이블 결합 방식으로 배선 작업이 용이
- 확장된 현장 디스플레이 16 X 4 Line

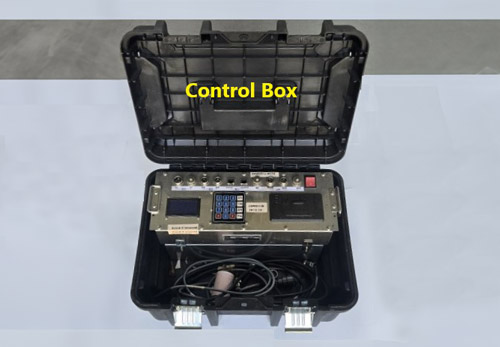

- 써말 프린터 내장
- 4-20 mA 아날로그 출력 (유량–압력)
- 이더넷 통신 모듈 장착 (옵션사양)
- 관경 65A 소방용 아답터 부착
- 스테인레스스틸 재질
- ABS PLASTIC 휴대용 케이스
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 유량 | 압력 | |
|---|---|---|
| 측정범위 | 0~2300 LPM | 0~10 Bar |
| 센서형태 | 전자기 유량센서 | 스테인레스스틸 다아프레임 |
| 정확도 | ±0.5 % FS | ±0.5 % FS |
| 재현성 | ±0.2 % FS | ±0.2 % FS |
| 디스플레이 | 4 x 16 Alpha Numeric Character LCD for Flow, Pressure, Date & Time, ID No | |
| 출력신호 | 4~20 mA | 4~20 mA |
| 통신신호 | Modbus 485 RTU | Modbus 485 RTU |
| 공급전압 | 220 VDC, 24 VDC Battery | |
| 프로세스 연결구 | 65A 소방용 아답터 | |
| 사용온도 | 0°C~90°C | |
| 치수 및 무게 | 90 × 20 × 25 (L × W × D) / 15 Kg | |
주문코드
← 좌우로 스크롤하여 내용을 확인하세요 →
| 제품코드 | MF-119-100 | 옥외 소화전 측정장치 | |
|---|---|---|---|
| 부가코드1 | 전원공급장치 | PA | 220 VAC 교류 |
| PD | 24 VDC 배터리 | ||
| 부가코드2 | 출력 인쇄 장치 | PRT1 | 써말프린터 있음 |
| PRT0 | 써말프린터 없음 | ||
| 부가코드3 | 디스플레이 | LCD1 | 디스플레이 있음 |
| LCD0 | 디스플레이 없음 | ||
| 부가코드4 | 아날로그 출력 | OP1 | 유량/압력 아날로그 출력 있음 |
| OP0 | 유량/압력 아날로그 출력 없음 | ||
| 부가코드5 | 통신출력 | COM1 | 통신 출력 있음 |
| COM0 | 통신 출력 없음 | ||
