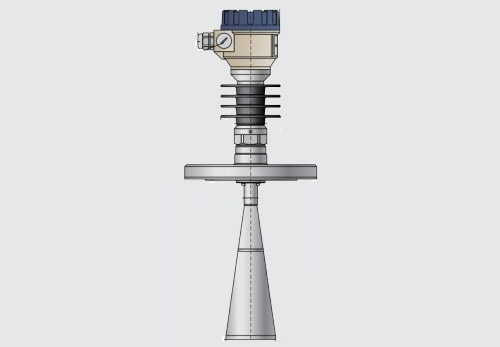

레이다 레벨 트랜스미터 (Radar Level Transmitter) - Towa Seiden
제품개요
펄스 레이더 장치는 ToF(time of flight)방식을 기반으로 합니다. 아주 짧은 레이더 펄스가 측정 대상물을 행해 방사됩니다.
펄스 측정 물체의 표면에서 반사되어 장치가 신호파장을 받으면 수준 정보로 변환됩니다. 가스의 발생, 증기, 진공과 같은 극단적인 조건을 포함한 액체를 비접촉으로 연속 측정합니다. 고압, 고온은 측정에 영향을 주지 않습니다.
특장점 및 적용
- 액체 탱크레벨 측정
- 버블 탱크레벨측정
- 측정에 열악한 환경탱크
- 고온, 고압 탱크
- 지하수, 지표 수위측정
- 화학플랜트, 양조, 식음료, 낙농산업, 펄프 제지산업
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 항목 | 플라스틱 외함 | 메탈 외함 | 고온용 | |
|---|---|---|---|---|
| 측정 범위 | 0.2-23m | |||
| 측정 값 / 연산 값 | Level, Distance/Volume, Weight | |||
| 공급 전원 | DC20-36V | |||
| 방사 주파수 | ~25 GHz(K-band) | |||
| 프로세스 연결 | Threaded, Flanged or Sanitary | |||
| 출력 | 통신 | 4-20mA + HART | ||
| 디스플레이 | SAP-300 graphic display unit | |||
| 최소 빔 각도 | 6° | |||
| 안네나 직경 | 38mm, 48mm, 75mm, 148mm | |||
| 동작 온도 | ‒30~+100℃ | ‒30~+180℃ | ||
| 침수 보호 등급 | IP68 | IP67 | ||
