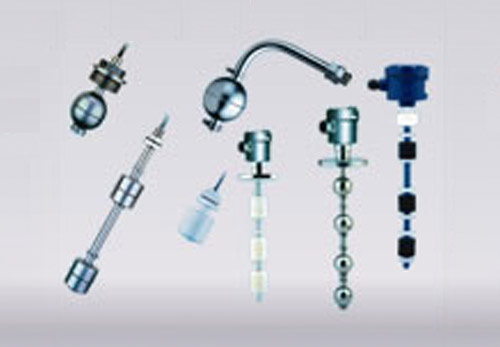

플로트 레벨스위치 (Float Level Switch) - Towa Seiden
제품개요
탱크 내부의 액체에 잠긴 플로트가 부력에 의하여 위아래로 움직이면 플로트와 프로브내부의 마그네틱 리드스위치가 자력에 의하여 작동을 하게되며 ON/OFF 접점 출력을 제공한다.
플로트의 동작 범위는 상하의 스토퍼의 사에에서 작동하게 되며 간단하고 견고한 구조로 설계되어 다양한 산업에서의 어플리케이션에 대하여 리퀴드 레벨 측정이 용이하다.
특장점 및 적용
- 온도 및 스팀, 압력에 의한 영향이 없음
- 리드 스위치 작동 전원 공급이 필요 없음
- 다양한 접액부에 사용되는 재질로 광범위한 어플리케이션에 적용
- 재질 SUS304, SUS316, SUS316L, HASTELLOY, PTFE, PVDF
- 멀티포인트 레벨스위치 가능
- 보일러 탱크, 엔진오일 탱크, 수처리 탱크, 석유화학 플랜트, 발전소, 식음료, 양조, 낙농, 야금, 의약 산업에 적용
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 항목 | 표준사양 | |
|---|---|---|
| 설치방법 | Top Mounting, Side Mounting |  |
| 설치조건 | Flange , PT Threaded | |
| 사용온도 | Max 180 ℃ | |
| 사용압력 | Max 20 Kg/cm2 | |
| 전선 인입구 | 1/2” PF Female | |
| 재질 | Housing : Aluminum Diecast, Stainless Steel | |
| Float : SUS304, SUS316, SUS316L, PTFE, PVDF etc | ||
| Stem : SUS304, SUS316, SUS316L | ||
| 스위치 타입 | Micro Switch | |
| 접점 출력 | SPST, SPDT, DPDT | |
| 접점용량 | AC 25V 15A, DC125V 0.5A | |
| 보호등급 | Weather—Proof IP65, Ex-Proof (Ex d IIC T4 IP65) | |
| 주위온도 | -20 ~ + 80 ℃ | |
