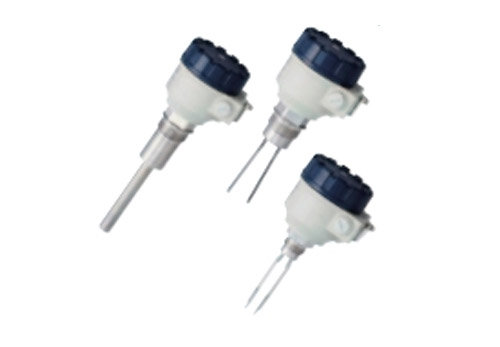

바이브레이션 레벨스위치 (Vibration Level Switch) -Towa Seiden
제품개요
R 시리즈 진동식 레벨스위치는 솔리드측정에 유용하게 응용되며 피에조 크리스탈 (Piezo Crystal)에 의해 튜닝포크가 진동하도록 구동됩니다. 튜닝포크가 물질에 잠기면 진동 주파수가 변화하며, 이 변화를 전자 회로가 감지하여 스위칭 신호를 출력합니다.
센서의 튜닝포크는 고유 주파수로 진동하다가 액체나 고체 입자에 접촉하면, 고유 진동 주파수가 감소하고 입자와의 마찰로 인해 에너지가 소모되어 진폭이 급격히 줄어들고 진동이 멈추게 됩니다. 이 주파수 변화가 레벨 스위치를 동작시켜 접점 신호를 생성하게 됩니다.
RK시리즈 진동식 레벨스위치는 리퀴드 측정에 유용하게 응용되며 응용되며 피에조 크리스탈 (Piezo Crystal)에 의해 튜닝로드 진동하도록 구동됩니다. 튜닝로드 물질에 잠기면 진동 주파수가 변화하며, 이 변화를 전자 회로가 감지하여 스위칭 신호를 출력합니다.
센서의 튜닝로드는 고유 주파수로 진동하다가 액체에 접촉하면, 고유 진동 주파수가 감소하고 입자와의 마찰로 인해 에너지가 소모되어 진폭이 급격히 줄어들고 진동이 멈추게 됩니다. 이 주파수 변화가 레벨 스위치를 동작시켜 접점 신호를 생성하게 됩니다.
특장점 및 적용
- 온도, 압력, 농도, 유전상수 및 전도도에 영항을 받지 않음
- SUS316Ti의 재질로 구성 우수한 내부식성 및 내강도
- LED 디스플레이, 외부에서 레벨 유무에 대한 용이한 판독
- 오류안전복귀 (Fail Safe)기능 탑재 표준
- 기계적 구동부가 없어 영구이며 완벽한 실링에 의한 보호
- 우수한 내압성 및 장기간 지속성
- 다양한 종류의 액체, 분체, 고체의 레벨 감지
- 곡물, 제분, 제당, 화학플랜트, 시멘트, 스티로폼 산업등 다양한 어플리케이션
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| R (솔리드) | |||
|---|---|---|---|
| 항목 | 표준 | 연장 봉 | 연장 케이블 |
| 삽입 길이 | 207mm | 0.3-3m | 1-20m |
| 전원 공급 | AC/DC20-255V, Ex Version AC20-250V DC20-5 | ||
| 소비전력 | ≦2.5VA/ 2W | ||
| 프로세스 접속 | BSP 1 1/2", NPT 1 1/2" *Other size or Flange also available |
||
| 접점출력 | SPDT Relay AC250V 8A | ||
| 액체 밀도 | Minimum 0.05 kg/dm3 | ||
| 외함 재질 | Aluminum or Plastic(PBT) | ||
| 접액부 재질 | SUS316Ti | SUS316Ti Cable:PE cover |
|
| 동작온도 | ‒30~+110℃ High temp Version -30~+160℃ |
‒30~+80℃ | |
| 동작 압력 | Max 2.5MPa | Max 0.6MPa | |
| 전기적 보호등급 | Class Ⅰ | ||
| 외함 재질 | IP 67 | ||
