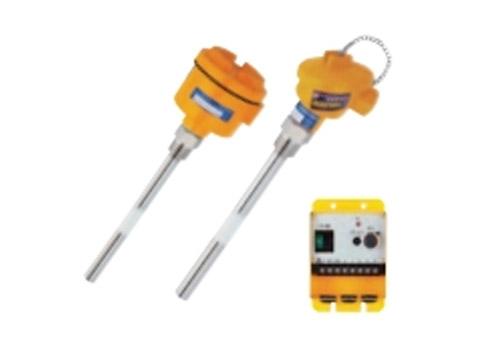

캐패시턴스 레벨스위치 (Capacitance Level Switch) - Towa Seiden
제품개요
정전용량 센서의 구성은 전자회로 및 전극(접지전극, 센서전극)으로 된 캐패시터 입니다. 캐패시터, 형태, 크기, 설치, 및 주변 환경에 대한 결정조건 입니다. 만일 그것이 측정되어야 할 대상과 다를때 동일한 상관적인 유전상수 이면, 측정 되어져야 할 유전상수의 차이에 의하여 캐패시터의 용량 값을 결정합니다.
캐패시터의 용량은 두개의 전극의 표면적과 유전율, 전극 사이의 거리에서 결정됩니다. 센서 전극과 접지전극 사이의 일정한 거리를 유지하고 레벨이 상승 하면 내부의 전극을 둘러싸고 있는 매질이 다른 유전체로 대체되면 정전용량 값이 변하게 됩니다.
피측정체의 공기 중에서의 용량 값에 기준 할 때 시험대상의 유전상수의 상이에 의한 용량 값의 차이를 결정하는 것이 가능합니다.
그것은 또한 측정되어야 할 두개의 차이에 근거한 상관 유전율을 결정할 수 있습니다. 그리고 결정된 처리 신호의 결정을 출력합니다.
상관 유전 상수는 절연체(유전)의 용량의 양전극의 사이에 채워질 때 두개 사이의 정전용량과 공기나 가스가 절연체(유전)을 제거할 때 비율 입니다. 상수는 물질의 형태에 의하여 결정되어집니다.
특장점 및 적용
- 구동부가 없어 장기간 안정도 유지
- 측정 감도 전환스위치 기능
- 다양한 종류의 액체 및 분체에 적용
- 고온. 고압용기에 사용 가능
- 설치 및 유지보수가 용이
- 일체형 및 분리형 모델
- 방폭형 구조 가능
- 석유화학, 식음료, 제약, 수처리산업등 적용
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| TSA 시리즈 | 표준사양 |
|---|---|
| 전원공급장치 | 100/200V AC -10 - +20% (50/60 Hz) |
| 소모전력 | 2.0VA |
| 접속부 | Screw R1” |
| 접점출력 | 1C Contact 250V AC 3A (Resistance Load), 30V DC 3A (Resistance Load) |
| 재질 | SUS304(Electrode) Polyacetal(Insulator) ※Other materials（SUS316） also available |
| 감도 | High sensitivity 0.5 – 10 pF |
| General sensitivity 2 – 20 pF | |
| Low sensitivity 5 – 100 | |
| pF Ultra-low sensitivity 20 pF or more | |
| (Sensitivity is selected by the dipswitch at initial setting.) | |
| 타이머 | On-Delay Timer, Time 0 – About 10 Seconds (Variable) |
| 동작온도 | Inside The Tank : -10℃ - +80℃, Outside The Tank : -20℃ - +60℃ |
| 동작압력 | Inside The Tank : 980 kPa Max |
| 색상 | Munsell 10YR 7.5/14 |
| 보호등급 | IP67 |
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| TSE 시리즈 | 표준사양 | |
|---|---|---|
| 전원공급장치 | - | 105/210V AC ±10% (50/60 Hz) |
| 재질 (전극) | SUS304(SUS316) ※Other materials also available |
- |
| 재질(절연체) | Polyacetal | - |
| 소비전력 | - | 5.0VA |
| 접점출력 | - | 1C Contact 250V AC 5A (Resistance Load) 30V DC 5A (Resistance Load) |
| 동작압력 | Inside The Tank: 980 kPa Max | - |
| 타이머 기능 | - | On-Delay Timer, Time 0 – About 10 Seconds (Variable) |
| 동작온도 | Inside The Tank: -10℃ - +80℃, Outside The Tank: -20℃ - +40℃ | Outside The Tank: -20℃ - +40℃ |
| 보호등급 | IP65(Body) IP67(Electrode) | Indoor |
| 색상 | Munsel 10YR7.5/14 | |
