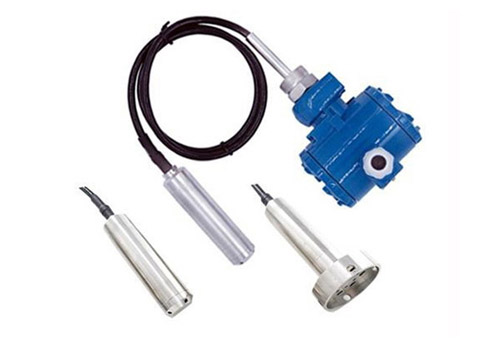

투입식 레벨 트랜스미터 (Immersible Level Transmitter)
제품개요
MPL501 침수형 레벨트랜스미터는 측정 센서로 고성능의 피에조레지시티브 확산 실리콘 센서를 사용하여 레벨 깊이에 대하여 비례적으로 정압을 정확하게 측정한다.
결과값은 시그널 컨니셔닝회로를 통하여 표준 전류 또는 전압신호로 변환되고 레벨 깊이를 완벽하게 하기 위하여 출력신호와 레벨 깊이 사이의 직선성의 상관관계를 정립하게된다. 제품은고정밀 및 경량급의 잇점을 가지고 있다. 리퀴드에 직접적으로 침수시키고 리퀴드 종단과 표면의 사이의 높이를 용이하게 측정하게된다.
제품은 원유, 화학산업, 발전소, 도시 상수도 , 수원지, 수력발전 댐등의 분야에서 레벨 측정 및 제어하기 위한 어플리케이션에 적합하다.
MPL501은 장기간 수명시험 및 안정화 시험을 통과 하였으며 신뢰적인 성능으로 외부의 매우 열악한 환경에서도 사용된다. 또한 설치된 현장에서 리퀴드 레벨을 표시 할 수있고 영점 조정 및 전범위 스판 조정이 가능하다.
특장점 및 적용
- 피에조레지시티브 확산 실리콘센서 채택
- 프로브 침수방식의 레벨 깊이 측정으로 설치 및 보수유지가 용이
- 다중 보호구조 설계로 높은 보호기능
- LCD 표시창 설치 옵션
- 다양한 제품 형태로 괌벙위한 다양한 산업용 어플리케이션에 적용
- 내부식성 스테인레스스틸의 접액부로 광범위한 사용
- 정압 레벨측정
- 액체 용기 및 탱크
- 오-폐수 및 하수 처리장의 레벨 측정
- 산업용수 및 폐수 및 부산물의 레벨 측정
- 수영장 및 온천, 사우나의 레벨 측정
- 농업용 관정의 레벨 측정
- 강 및 하천의 레벨 측정
- 해수의 레벨 측정
- 호수의 레벨 측정
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 항목 | 표준사양 | |
|---|---|---|
| 측정범위 | 0.5 ~ 200 m |  |
| 공급전원 | 24 VDC | |
| 신호출력 | 4-20 mA | |
| 동작온도 | -20℃ ~ + 85℃ | |
| 매질온도 | -40℃ ~ + 125℃ | |
| 전범위 온도 상관계수 | ± 1.5% FS | |
| 정확도 | ± 0.5% FS | |
| 과도 압력범위 | 300% FS | |
| 응답시간 | ≤ 1 ms | |
| 장기간 안정도 | ± 0.2% / year | |
| 침수 보호등급 | IP68 | |
