게이지 스케일 레벨 인디케이터 (Gage Scale Level Indicator) - Towa Seiden
제품개요

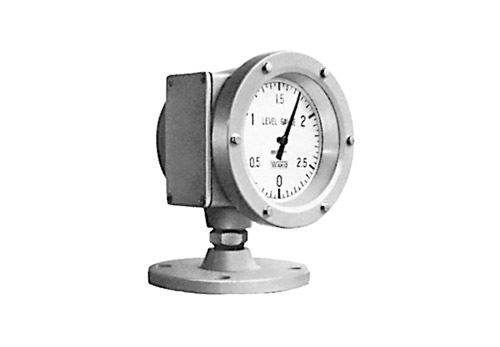

LG100시리즈 다이얼 레벨 게이지는 포인터 눈금판 타입으로 플로트를 사용하여 다양한 프로세스에 있어 리퀴드 레벨을 검출하는 기계식 리퀴드 레벨 게이지이다.
부가적으로 현장지시계, 경보 접점, DC 4-20 mA 출력전송 사양이 추가되어 질 수 있고 원격으로 레벨 모니터링이 가능하다.
제품은 내압 방폭형구조 (d2G4) 기능을 지원하고 위험 지역에서 안전한 측정을 허용하여 준다.
또한 다양한 어플리케이션용 모델을 제공하고 있으며 열악하고 거친 환경의 외부에서 사용하는데 매우 이상적이다.
특장점 및 적용
- 간단한 기계적구조로 판독이 쉬우며 유지보수가 용이
- 전원공급이 필요 없음
- 소형 경량급으로 저비용
- 트랜스미터 부착형 가능 옵션
- 다양한 어플리케이션에 대한 다양한 플로트 적용
- 리퀴드 저장 탱크, 콘-루프형 탱크, 수평 원형탱크, 콘크리트 핏트, 패널탱크등 다양한 탱크 형태에 사용
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 항목 | 표준사양 | |
|---|---|---|
| 측정범위 | Max 4 – 30 meter |  |
| 디스플레이 | One Needle Type (height display/capacity display/ height+capacity display) | |
| 동작온도 | Max 120 ℃ | |
| 동작압력 | Max 3.0 MPa | |
| 재질 | SUS304(Electrode) Polyacetal(Insulator) ※Other materials（SUS316） also available |
|
| 접점 출력 | Max 8 contacts 4-20 mA Resistance output Contact output + 4-20 mA OR Resistance Output |
|
| 접점 용량 | AC250V 10A / DC250V 0.3A DC250 3A AC250V3A/DC250V 0.2A |
|
| 재질 | SUS304 | |
| 방폭형 등급 | d2G4 | |
