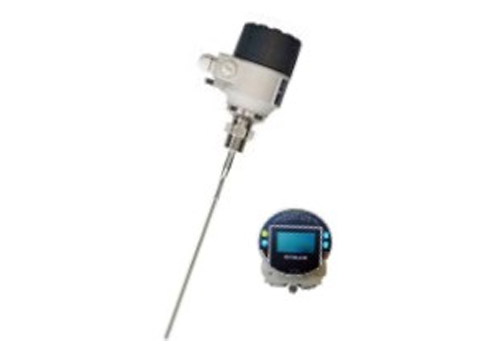

가이드 마이크로 웨이브 레벨 트랜스미터 (Guided Microwave Level Transmitter) - Towa Seiden
제품개요
마이크로 트랙(Micro TREK)은 시간영역반사 (TDR , Time Domain Reflection)의 기술 원리를 이용하여 레벨, 거리 및 체적의 측정을 수행한다.
마이크로 트랙으로부터의 펄스는 탱크를 따라 프로브에 방향이 되어져 있다. 측정 목표를 향하여 펄스는 빛의 속도로 나아가고 펄스는 운동종점 표면에 도달하고 다시 반사된다.
반사된 펄스의 자장은 측정 유체의 유전율에 대하여 반사된다. 송신 펄스로 부터 반사되는 펄스 까지의 시가을 마이크로트랙이 측정한다. 여기에서 측정된 시간의 중간이 측정되는 거리이다.
유전상수 때문에 마이크로 펄스의 송신 속도, 측정 정확도는 측정 목표물의 반사되는 펄스의 시간에 종속된다.
측정값은 탱크 내부의 분진 및 증기, 거품 및 휘젖음, 끌임, 측정표면의 압력, 온도 및 비중에 영향을 받지 않는다.
특장점 및 적용
- 액체 및 분체의 측정에 있어 가장 진보된 기술
- 유전율, 온도, 압력 및 비중의 변화에 대하여 영향을 받지 않고 정밀한 측정이 가능
- 분진, 증기, 거품등에 방해를 받지 않음
- 구동부가 없어 유지 보수가 필요치 않음
- 높은 정밀도, 우수한 분해능 및 재현성
- 2선식 구성으로 배선 및 설치 비용의 절감
- 측정범위 최대 24m
- 동작온도 -30℃～+200℃
- 동작 압력 최대 4.0MPa
- 정확도 ±5mm(Liquid)､±20mm(Solid)
- 모든 탱그 용기의 형상에 적용 가능 함
- 파라메터 프로그램 및 플러그-인 타입 디스플레이 사용
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 항목 | 플라스틱 외함 | 알루미늄 외함 | 스테인레스스틸 외함 | |
|---|---|---|---|---|
| 측정 값 / 연산 값 | Level, Distance/Volume, Weight | |||
| 공급 전압 | DC12-36V | |||
| 프로세스 연결 | Threaded, Flanged or Sanitary | |||
| 출력 | 통신 | 4-20mA + HART | ||
| 디스플레이 | SAP-300 graphic display unit | |||
| 동작 온도 | ‒20~+65℃ | |||
| 전기적 보호 등급 | Class Ⅲ | |||
| 침수 보호 등급 | IP67 | |||
