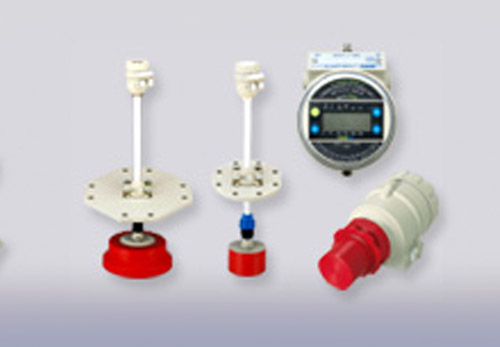

초음파 레벨트랜스미터 (Ultrasonic Level Transmitter) - Towa Seiden
제품개요
초음파 반사의 원천기술을 이용하여 각종 액체 및 고체의 레벨을 정확히 안정되게 측정하는 비접촉식 수위계이다. 초음파 수위계는 저장탱크의 상부에 센서를 설치하고 측정물에 초음파 펄스를 전달한다.
측정물 표면에 도달한 초음파 펄스는 반사되어 센서로 되돌아오고 그 왕복시간을 측정하여 레벨을 연산하고 출력신호를 제공한다.
고체, 분체, 리퀴드등에 매우 다양한 어플리케이션으로 컨버터 일체형 및 분리형이 있으며 매우 안정적인 출력 신호를 제공한다.
특장점 및 적용
- 콘트롤러 일체형 (표준)
- 빔각도 최소 2.5 º 로 설치시 환경의 제약 최소화
- 최대 측정 범위 60M
- 4 선식, 2선식 (DC전원)
- 비중, 점도 또는 온도 변화에 관계 없이 측정가능
- 다중 채널용 컨트롤러 (옵션 최대 15채널), 고압
- 좁은 각도에 대한 마운팅 위치 조절 가능
- 정수장/하수처리장/ 산업용 프로세스 탱크, 화학약품 탱크, 제철, 제련, 원자력, 화력, 수력발전소
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 항목 | 리퀴드용 | 솔리드용 | ||
|---|---|---|---|---|
| 2 선식 | 4 선식 | 4 선식 | ||
| 측정 범위 | 0.2-15m | 0.2-25m | 0.6-60m | |
| 정확도 | ±0.2% of measured distance +0.05% of range | ±0.2% of measured distance +0.1% of range | ||
| 전원공급 | DC12-36V | AC85-255V DC20-28V | AC85-255V | |
| 프로세스 접속 | Threaded, Flanged | Flanged | ||
| 출력 | 아날로그 | 4-20mA | ||
| 릴레이 | SPDT DC30V 1A | SPDT AC250V 3A | ||
| 동작온도 | ‒30‒+70℃ | |||
| 전기적 보호 등급 | DC power supply Class Ⅲ | Class Ⅰ | ||
| 침수 보호등급 | Transducer IP68, Housing IP67 | IP65 | ||
