  • 제품명
  • 차동압력 트랜스미터 (Differential Pressure Transmitter)
    제품문의
  • 모델명
  • MDP101

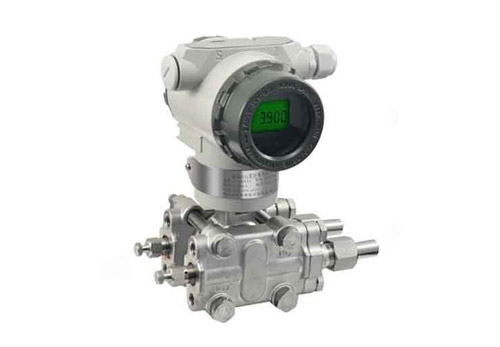

    • 차동압력 트랜스미터 (Differential Pressure Transmitter)

    제품개요

    MDP101 고정밀 지능형 스마트 차압전송기는 가장 진보된 금속박막 캐패시티브 압력센서 기술과 특허된 가공공정을 적용한 국제적인 최신기술에 근거하여 매우 정교하게 개발된 압력전송기이다. 이 제품은 특허된 이중 과부하 방지 다이아프렘, 내부 회로를 서지로부터 보호하는 기술을 채택하였으며 정확하게 압력 및 유량측정의 어플리케이션에 적용할 수 있다.

    특장점 및 적용

    • 첨단 기술의 금속박막 캐패시티브 차압센서 채택
    • 줄력전류에대한 업데이트 타임 200 ms 이내
    • 개선된 성능, 증가된 정확도 및 높은 안정도
    • 0.075% 의 높은 정확도
    • 키-보드에 의한 파라메터 직접 세팅
    • 4~20 mA 출력 및 HART 통신
    • 키-버튼 누름에 의한 자동 영점 교정
    • 방폭 및 내후형 하우징 채택
    • 석유화학, 화학, 야금, 전력, 식음료, 제지, 의약, 과학장비 및 군사항공산업에 적용

    기술사양

    ← 좌우로 스크롤하여 내용을 확인하세요 →
    항목 규격 및 사양
    프로세스 유체 리퀴드, 개스
    적용 압력 절대압력, 게이지 압력 , 차동압력
    측정범위 0-16 kPa ~ 0-1.0 kPa (Minimum) 0-4MPa ~0-20.0 Mpa (Maximun)
    정확도 ± 0.075% Full Span
    장기간 안정도 ± 0.15% of URL for 2 years
    동작온도 -25 ~ +95 ℃
    동작압력 Max 40 Mpa
    재질 Flange/Adaptor Stainless Steel 316
    Drain/Vent Stainless Steel 304/316
    Diaphragm Stainless Steel 316L/Hastelloy-B / Hastelloy-C / Monel / Tantalum
    접액부 오-링 BUNA N / Viton / PTFE
    볼트 & 너트 Carbon Steel / Stainless Steel 316
    마운팅브라켓 Carbon Steel / Stainless Steel 304 / 316
    명판 및 태그 플레이트 Stainless Steel 304 / Stainless Steel 316
    전자부 외함 Low Coper Cast Aluminum Alloy with Polyuretan, Light Blue Paint
    센서 충진 액체 Slicone / Fluorine Oil
    보호등급 IP65 (Standard) , Intrinsically Safe Eex ia IIC T5(Standard), Explosion-proof Ex D IIB T5
    디스플레이 5 Digits Programmable & 100% Bar-graph
    디스플레이 단위 Std. 22 Different Engineering Units, 5 Digit Programmable for Special Unit
    키패드 3 Internal Keys for Programming and Output Setting
    전류출력 4-20mA 2-wires + HART Signal (Compatible)
    공급전압 9-36 VDC
    댐핑 0~32 seconds
    응답시간 200 ms
    마운팅 2" Pipe Mounting
    습도 한계범위 0~100 % Relative Humidity
    턴-온 타임 2 seconds with Minimum Damping
    영점 교정 Automatic Zero Calibration by Press-Button
    케이블 엔트리 M20 Conduit Threads / 1/2" NPT (Female)
    온도 영향 +/-0.18% ~ +/- 0.5% of Span per 20 ℃
    진동 영향 +/-0.05% of URL per g to 200 Hz in any axis
    전자기/무선주파간섭 (EMI/RFI) Follows SAMA PMC 33.1 from 20 to 1000 MHz and for Field Strength up to 30 v/m
    프로세스 접속 연결구 1/4" - 18 NPT 1/2" - 14 NPT with (Adaptor)
    주위온도 -25 ~ +80 ℃
    사이즈 102 mm (W) * 188 mm (H) * 130 mm (D)
    무게 4.5 Kg

    측정범위

    ← 좌우로 스크롤하여 내용을 확인하세요 →
    Code Pressure Range Transmitter
    Low Range High Range Low Range High Range DP GP AP
    2 0-0.16 kPa 0-1.0 kPa 0-16.32 mmH2O 0-102.0 mmH2O ◆ ◆
    0-1.6 mbar 0-10 mbar 0-06423 inH2O 0-4.015 inH2O
    0-0.023 psi 0-0.145 psi 0-0.001 Kg/Cm2 0-0.010 Kg/Cm2
    3 0-1.0 kPa 0-6.0 kPa 0-102.0 mmH2O 0-611.82 mmH2O ◆ ◆
    0-10 mbar 0-60 mbar 0-4.015 inH2O 0-24.088 inH2O
    0-0.145 psi 0-0.87 psi 0-0.010 Kg/Cm2 0-0.061 Kg/Cm2
    4 0-6.0 kPa 0-40 kPa 0-611.82 mmH2O 0-4078 mmH2O ◆ ◆ ◆
    0-60 mbar 0-400 mbar 0-24.088 inH2O 0-160.6 inH2O
    0-0.87 psi 0-5.802 psi 0-0.061 Kg/Cm2 0-0.408 Kg/Cm2
    5 0-40 kPa 0-200 kPa 0-4.079 MH2O 0-20.39 MH2O ◆ ◆ ◆
    0-400 mbar 0-2000 mbar 0-160.6 inH2O 0-802.9 inH2O
    0-5.082 psi 0-29.0 psi 0-0.408 Kg/Cm2 0-2.039 Kg/Cm2
    6 0-160 kPa 0-1000 kPa 0-16.32 MH2O 0-101.97 MH2O ◆ ◆ ◆
    0-1.6 bar 0-10 bar 0-642.3 inH2O 0-4014 inH2O
    0-23.21 psi 0-145 psi 0-1.632 Kg/Cm2 0-10.197 Kg/Cm2
    7 0-400 kPa 0-2500 kPa 0-40.79 MH2O 0-254.9 MH2O ◆ ◆ ◆
    0-4.0 bar 0-25 bar 0-1065 inH2O 0-10036 inH2O
    0-58.02 psi 0-362.6 psi 0-4.079 Kg/Cm2 0-25.49 Kg/Cm2
    8 0-1.6 MPa 0-8.0 MPa 0-163.1 MH2O 0-815.76 MH2O ◆ ◆
    0-16 bar 0-80 bar 0-6423.4 inH2O 0-32117 inH2O
    232.1 psi 0-1160.3 psi 0-16.32 Kg/Cm2 0-81.578 Kg/Cm2
    9 0-4.0 MPa 0-20 MPa 0-407.9 MH2O 0-2039.4 MH2O ◆ ◆
    0-40 bar 0-200 bar 0-16059 inH2O 0-80292.6 inH2O
    580.2 psi 0-2901 psi 0-40.79 Kg/Cm2 0-203.94 Kg/Cm2

    결선도 및 외형 치수 도면
