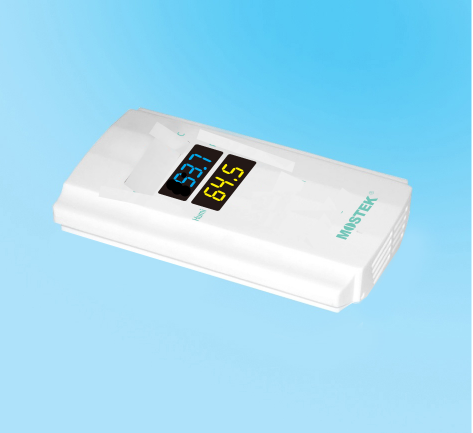

[실내용 온도-습도 트랜스미터 (Room Temperature-Humidity Transmitter)]
◆ 제품개요
모델 MTH100은 실내의 온도 및 습도의 동시에 관리할 수있는 어플리케이션에 적용하기 온습도센서를 아날로그 신호 및 디지털 통신신호로 변환하기 위하여
사용되어 집니다.
출력은 선택된 범위에 대하여 비례적입니다. 온도 및 습도의 변화는 브리지 회로를 통하여 증폭기로 전송되며 출력모드에서 비례적인 직류 전류로 변환되어 집니다.
출력전류는 궤환회로를 통하여 콘트롤되어지고 그러므로 부하에 대하여 영향을 받지 않고 독립적 입니다. MTH100에 내장된 다이오드는 역극성에 대하여 보호합니다.
이러한 기술은 사용현장에서 입증되었고 손상 없이 직선성을 유지하며 열악한 환경시험에서도 견디는 성능을 가져옵니다. 이 기술은 효과적인 가격에서 정확성에 의한
매우 신뢰성 있는 시스템을 보여줍니다.
ASIC 센서는 –40 °C 에서부터 85 °C 사이에서 가장 안정적인 온도센서이며 습도용 정전용량식센서는 종래의 폴리머 레지스티브센서보다 드리프트가 거의 없으며 장기간 안정도를 가지고 있습니다.
센서들은 시간 변화에 대한 교정 편이가 전혀 없습니다. 센서들의 안정성, 넓은 측정범위 및 완전한 출력 직선성이 요구되는 어플리케이션에 있어 최상의 선택 입니다.
◆ 특장점 및 적용
■ 경제적인 가격
■ 외관이 미려하고 슬림형 실내 벽면 설치에 적합
■ 다양한 설치방법으로 설계
■. 4-20 mA, 0-10 VDC 출력
.■ 교체가능 착탈식 FND 4 디지트 디스플레이
.■ 온도프로그램에 의한 Range 조정기능
.■ ASIC 센서(온도) 정전용량식센서(습도)
◆ 기술적 사양
|
|
온도
|
습도
|
|
센서형태
|
ASIC 반도체 센서
|
정전용량센서
|
|
측정범위
|
-40°C~85°C
|
0 ~ 100% RH
|
|
정확도
|
±0.2 % FS
|
±3.0%(10~90%RH)
|
|
디스플레이
색상
|
교체가능 착탈식 FND 4-Digit |
교체가능 착탈식 FND 4-Digit |
|
Red (STD)
|
Yellow (STD)
| |
|
출력신호
|
4~20 mA
|
4~20 mA
|
|
0-10 VDC
|
0-10 VDC
| |
|
공급전압
|
12~24 VDC, 24 VAC
|
|

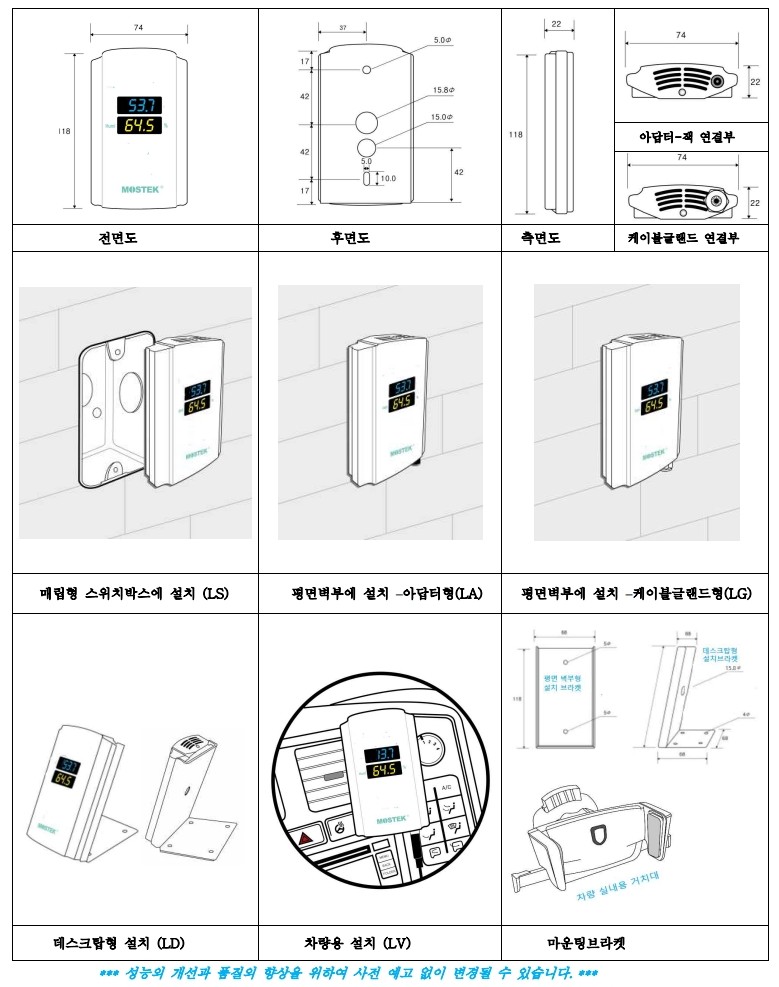

◆ 외형 및 치수

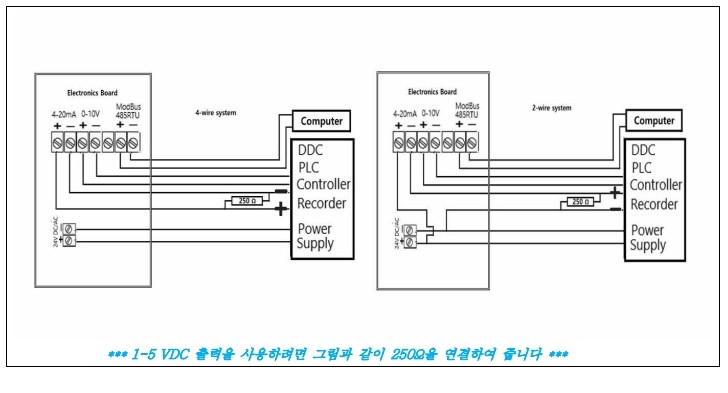

◆ 결선도
| ||||||||||||||||||||||||||||||||||
