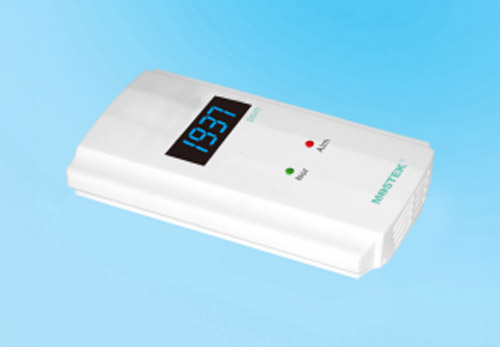

CO2 센서 ( Carbon Dioxide Sensor)
모델 MCD100은 비분산 적외선 방식 ( NDIR )을 채택하여 환기 시스템 및 실내 주거공간등의 이산화탄소 농도를 0-4000 ppm 까지 폭넓게 측정합니다. 이러한 측정농도의 범위는 ASHRE 또는 다른 환기효율 표준에 요구된 측정에 부합하게 됩니다.
케이스는 소형경량급이며 미려한 외관으로 주거공간 및 실내 회의실에서부터, 축사, 화훼단지, 버섯재배소, 비닐하우스등에 이르는 다양한 곳에 사용할 수 있으며, 모델 MCD100은 매립형스위치 박스, 평면벽부형, 데스크탑형 등으로 필요에 따라 설치할 수 있어 사용자의 편의성을 제공합니다.
모델 MCD100은 선택할 수 있는 여러 개의 출력을 제공합니다. 표준 아날로그 및 ModBus 485 RTU통신이 가능하며 선택적으로 착탈식 형태인 FND 4 디지트 디스플레이가 가능합니다.
비분산 적외선에 근거한 NDIR ( Non-Dispersion Infra-Red ) 센서는 가장 안정적인 센서이며 별도의 주기적인 재교정이 전혀 필요 없는 반영구적 입니다.
특장점 및 적용
- 경제적인 가격
- 외관이 미려하고 슬림형 실내 벽면 설치에 적합
- 다양한 설치방법으로 설계
- 4-20 mA, 0-5V, 0-10 V, Modbus 485 RTU 출력
- 교체가능 착탈식 FND 4 디지트 디스플레이
- 측정범위설정 및 경보설정 값 프로그램밍 기능
- NDIR Dual Sensor 방식으로 반영구적 사용
- 높은 정확도 ±3%
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 측정방식 | 비분산 적외선 ( Non-Dispersion Infra-Red ) Dual Sensor 방식 |
|---|---|
| 정확도 | < ±(50 ppm +2 %MV) @25°C |
| 공급전원 | 12~24 VDC, 24 VAC |
| 출력 | 4~20 mA, 0~10 VDC, 0-5 VDC, Modbus 485 RTU |
| 재현성 | ±20 ppm |
| 측정범위 | 0~4000 ppm ( 측정범위 설정 프로그래밍기능) |
| 응답시간 | 3초이내 |
| 로칼 디스플레이 | FND 4 Digit (적색, 청색, 황색선택 가능) |
| 작동표시 | 정상 (경보설정값 이하) 녹색 LED 점등, 비정상 (경보설정값 이상) 적색 LED 점멸 |
외형 및 치수
성능의 개선과 품질의 향상을 위하여 사전 예고 없이 변경될 수 있습니다.
주문코드
← 좌우로 스크롤하여 내용을 확인하세요 →
| 제품코드 | MCD100 | 실내용 이산화탄소(CO2) 트랜스미터 | |
|---|---|---|---|
| 부가코드 1 | 설치형식 | LS | 평면 벽부매립형 스위치박스용 |
| LA | 평면 벽부형 아답터잭 전원용 | ||
| LG | 평면 벽부형 케이블글랜드형 | ||
| LD | 데스크탑형 | ||
| LV | 차량용 | ||
| 부가코드 2 | 마운팅브라켓 | BN | 없음 |
| BW | 평면벽부형 ( LA, LG Only) | ||
| BD | 데스크탑용 (LD Only) | ||
| BV | 차량용 (LV Only) | ||
| 부가코드 3 | 디스플레이 | DN | 없음 |
| DR | FND 4 Digit 적색 | ||
| DB | FND 4 Digit 청색 | ||
| DY | FND 4 Digit 황색 | ||
| 부가코드 4 | 전원공급 | P024 | 12~24 VDC, 24VAC |
| 부가코드 5 | 측정범위 | R4000 | 0~4000 ppm 공장설정 (프로그램에 의한 재설정 가능) |
| 부가코드 6 | 경보설정 범위 | A2000 | 2000 ppm 공장설정 (프로그램에 의한 재설정 가능) |
| 부가코드 7 | 출력 및 통신 | G000 | 출력 및 통신 연결 단자대 없음 (LA, LD, LV only) |
| G420 | 4~20 mA & 0~5V, 0~10V, Modbus 485 RTU (LS, LG Only) | ||
| 부가코드 8 | 첨부품 | PA | 파워 아답터 (LD Only) |
| PJ | 파워잭 케이블 (LV Only) | ||
결선도
1~5 V 출력 사용시는 4-20 mA양단에 250Ω을 연결 합니다.
