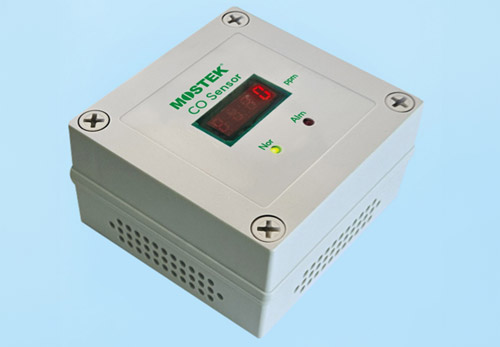

실내용 일산화탄소 (CO)트랜스미터 – 실내 주차장 및 보일러룸용
제품개요
MCM100 일산화탄소 전송기는 전통적인 다른 센서와는 달리 전기화학식 센서를 응용하여 이종의 다른 개스에 대하여 전혀 간섭을 받지 않습니다. 이것은 장기간 센서의 신뢰성 및 안정도를 가져오며 별도의 유지보수가 필요 없습니다. 전도성-양성자 일산화탄소 센서는 센서신호에 대하여 쇼트-서킷을 응용합니다. 개스 감지 레이어의 기본 구성품들은 사이에 동작전극, 양자-전도층의 박막에 의하여 이루어져 있습니다.
MCM100은 환기 시스템, 지하 주차장, 보일러실등에 있어 0-1000 ppm에 이르는 일산화탄소의 농도를 연속적으로 측정할 수 있습니다. 이러한 것은 ASHRAE 또는 다른 어떠한 환기 표준에서 요구된 0-1000 ppm을 측정 합니다. 컴팩트한 패키지, ABS 엔지니어링 플라스틱의 독특한 스타일의 엔클로져는 MCM100을 분리형으로 보일러실 및 지하주자장등 어떠한 실내에도 설치가 가능합니다.
모델 MCM100은 선택적으로 다중 출력을 제공합니다. 4-20 mA, 0-5 V, 0-10 V 출력 및 Modbus RTU통신 프로토콜은 표준 사양입니다. 선택적인 LED 디스플레이가 가능하며 2개의 릴레이 출력과 프로그램에 의한 경보 설정이 가능하도록 설계되었습니다. 간단한 단일점 교정 절차 및 내장된 프로그램용 포트는 신뢰적이며 안정적인 장기간 스판을 유지하게 됩니다.
특장점 및 적용
- 정확한 전기화학식 센서 채택
- 출력 4-20 mA, 0-5 VDC, 0-10 VDC
- Modbus 485 RTU 프로토콜 통신
- 릴레이 접점 출력 2 x SPDT 3 Amp 30 VDC
- 로컬 인디케이터 고선명 4-Digits FND
- 현장 시스템 구성 가능
- 경보 1, 경보 2 릴레이 출력 및 상황표시 램프
- 내장된 파라메터 프로그래밍 4-Key 패드
- 수직 양방향 설치가능 (업-다운,다운-업)
- 장기간 센서 수명 (10년-공기중)
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 측정원리 | 전기화학식 센서 | 디스플레이 | 고선명 4-Digits FND |
|---|---|---|---|
| 정확도 | ± 3.0 % FS | 이중 경보설정 | 경보 1 / 경보 2 포인트 설정 |
| 전원공급 | 12-24 VDC ±10% | 프로그래밍 | 내장된 4-키 패드 |
| 통신방법 | Modbus 485 RTU Protocol | 출력 신호 | 4-20 m A, 0-5 VDC, 0-10 VDC |
| 측정 범위 | 0-1000 ppm (설정가능) | 분해능 | ± 1.0 ppm |
| 릴레이접점 | 2 x SPDT 30 VDC 3 Amp | 동작 온도 / 습도 | -20℃~80℃ / 10%~95% (RH) |
상세치수 및 도면
성능의 개선과 품질의 향상을 위하여 사전 예고 없이 변경될 수 있습니다.
QUICK PROGRAM MENU
- I . 시물레이션을 위하여 상측 보드의 SW1, SW2, SW3, SW4를 누르면 디스플레이가 출력에 상응하여 증가합니다. ( SW1. 0 ppm 고정, SW2 10 ppm 단위로 증가, SW3 100 ppm 단위로 증가, SW4 1000 ppm 고정)
- II 프로그램 메뉴에 입장하기 위하여 상측보드의 SW1과 SW4를 동시에 3초간 누릅니다.
- III. 프로그램이 시작되면 아래의 메뉴가 나타나고 보여진 절차와 같이 파라메터를 입력합니다.
주문코드
← 좌우로 스크롤하여 내용을 확인하세요 →
| 제품코드 | MCM100 | 실내용 일산화탄소(CO) 트랜스미터 | |
|---|---|---|---|
| 부가코드 1 | 전원공급 | P024 P099 |
24 VDC- 24 VAC 사용자 지정 옵션 |
| 부가코드 2 | 디스플레이 | DN DR DB DY |
없음 FND 4 Digit 적색 FND 4 Digit 청색 FND 4 Digit 황색 |
| 부가코드 3 | 측정범위 | R100 R200 R300 R400 R500 R000 |
0~100 ppm 공장설정 (프로그램에 의한 재설정 가능) 0~200 ppm 공장설정 (프로그램에 의한 재설정 가능) 0~300 ppm 공장설정 (프로그램에 의한 재설정 가능) 0~400 ppm 공장설정 (프로그램에 의한 재설정 가능) 0~500 ppm 공장설정 (프로그램에 의한 재설정 가능) 사용자 지정 사양 ( xxxx ) ppm 으로 지정 최대 1000 ppm |
| 부가코드 4 | 경보1 설정 범위 | A1N A1Y |
경보 1 설정 없음 – 스판과 동일 경보 1 설정 있음 ( xxxx ) ppm 으로 지정 |
| 부가코드 5 | 경보 2 설정 범위 | A2N A2Y |
경보 2 설정 없음 – 스판과 동일 경보 2 설정 있음 ( xxxx ) ppm 으로 지정 |
| 부가코드 6 | 출력 및 통신 | G4210M G4205M |
4~20 mA ,0~10V, Modbus 485 RTU 4~20 mA ,0~5V, Modbus 485 RTU |
| 부가코드 7 | 사용자 주문 특별사양 | SCRN SCRY |
없음 공장에 상담 |
