덕트용 이산화탄소 (CO2)트랜스미터
제품개요

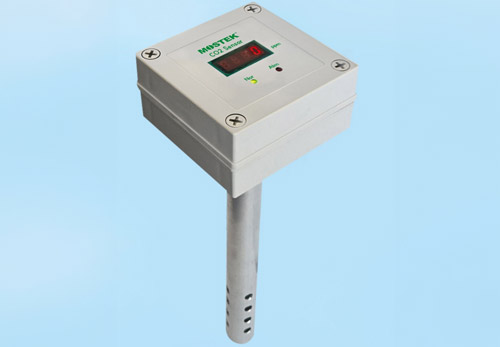

모델 MCD200은 비분산 적외선 센서 (NDIR ) 방식을 채택하여 환기 시스템의 공조용 덕트에 설치하여 이산화탄소의 농도를 0-10000 PPM 까지의 폭넓게 측정합니다.
케이스는 견고한 플라스틱 몰딩으로 되어있는 모델 MCD200은 빌딩과 같이 공조시설의 환기를 위하여 다양하게 설치되어 질 수 있습니다. 프로브의 길이를 알맞게 조절하여 최대의 측정 효율을 높일 수 있습니다. 이러한 MCD200 덕트설치용은 빌딩의 HVAC 시스템에서부터 다양한 곳에서 사용할 수 있습니다.
모델 MCD200은 선택할 수 있는 여러 개의 출력을 제공합니다. 표준 아날로그 출력 및 Modbus 485 RTU통신이 가능하며 선택적으로 착탈식 FND 4 디지트 디스플레이가 가능합니다. 비분산 적외선에 근거한 NDIR (Non-Dispersion Infra-Red) 센서는 가장 안정적인 센서이며 별도의 주기적인 재교정이 전혀 필요 없는 반영구적입니다.
특장점 및 적용
- 스마트형, 프로그램 기능, 경제적인 가격
- 견고한 스틸 (AL) 프로브로 덕트 설치 용이
- 출력 4-20 mA, 0-5 VDC, 0-10 VDC
- Modbus 485 RTU 프로토콜 통신
- 릴레이 접점 출력 2 x SPDT 3 Amp 30 VDC
- 로컬 인디케이터 고선명 4-Digits FND
- 현장 시스템 구성 가능
- 경보 Hi / HH 이중 릴레이 출력 및 상황표시 램프
- 내장된 파라메터 프로그래밍 4-Key 패드
- NDIR 센서 채택으로 장기간 센서 수명 (반영구적)
기술사양
← 좌우로 스크롤하여 내용을 확인하세요 →
| 측정방식 | 비분산 적외선 ( Non-Dispersion Infra-Red ) Dual Sensor 방식 |
|---|---|
| 정확도 | < ±(50 ppm +2 %MV) @25°C |
| 전원공급 | 12~24 VDC, 24 VAC |
| 출력 | 4~20 mA, 0~5 VDC, 0~10 VDC, Modbus 485 RTU, 2 x Alarm SPDT Relay |
| 재현성 | ±20 ppm |
| 측정범위 | 0~10000 ppm (측정범위 설정 프로그래밍 가능) |
| 이중 경보설정 | Alarm 1 / Alarm 2 (경보범위 설정 프로그래밍 가능) |
| 응답속도 | 2초 이내 |
| 로칼디스플레이 | FND 4 Digit (적색, 청색, 황색 선택 가능) |
| 작동표시 | 정상 (경보설정값 이하) 녹색 LED 점등 비정상 (경보설정값 이상) 적색 LED 점등 |
상세치수 및 도면
성능의 개선과 품질의 향상을 위하여 사전 예고 없이 변경될 수 있습니다.
QUICK PROGRAM MENU
- I . 시물레이션을 위하여 상측 보드의 SW1, SW2, SW3, SW4를 누르면 디스플레이가 출력에 상응하여 증가합니다. ( SW1. 0 ppm 고정, SW2 100 ppm 단위로 증가, SW3 1000 ppm 단위로 증가, SW4 10000 ppm 고정)
- II 프로그램 메뉴에 입장하기 위하여 상측보드의 SW1과 SW4를 동시에 3초간 누릅니다.
- III. 프로그램이 시작되면 아래의 메뉴가 나타나고 보여진 절차와 같이 파라메터를 입력합니다.
주문코드
← 좌우로 스크롤하여 내용을 확인하세요 →
| 제품코드 | MCD200 | 덕트용 이산화탄소(CO2) 트랜스미터 | |
|---|---|---|---|
| 부가코드 1 | 전원공급 | P024 P099 |
24 VDC- 24 VAC 사용자 지정 옵션 |
| 부가코드 2 | 프로브 길이 | L025 LXXX |
25 Cm 길이 사용자 프로브 길이 지정 ( 예 L075=75Cm) |
| 부가코드 3 | 디스플레이 | DN DR DB DY |
없음 FND 4 Digit 적색 FND 4 Digit 청색 FND 4 Digit 황색 |
| 부가코드 4 | 측정범위 | R1000 R2000 R3000 R4000 R5000 R0000 |
0~1000 ppm 공장설정 (프로그램에 의한 재설정 가능) 0~2000 ppm 공장설정 (프로그램에 의한 재설정 가능) 0~3000 ppm 공장설정 (프로그램에 의한 재설정 가능) 0~4000 ppm 공장설정 (프로그램에 의한 재설정 가능) 0~5000 ppm 공장설정 (프로그램에 의한 재설정 가능) 사용자 지정 사양 ( xxxx ) ppm 으로 지정 최대 10000 ppm |
| 부가코드 5 | 경보1 설정 범위 | A1N A1Y |
경보 1 설정 없음 – 스판과 동일 경보 1 설정 있음 ( xxxx ) ppm 으로 지정 |
| 부가코드 6 | 경보 2 설정 범위 | A2N A2Y |
경보 2 설정 없음 – 스판과 동일 경보 2 설정 있음 ( xxxx ) ppm 으로 지정 |
| 부가코드 7 | 출력 및 통신 | G4210M G4205M |
4~20 mA ,0~10V, Modbus 485 RTU 4~20 mA ,0~5V, Modbus 485 RTU |
| 부가코드 8 | 사용자 주문 특별사양 | SCRN SCRY |
없음 공장에 상담 |
